      Art.-Nr. 552569

      fischer ankerrail FES-C-40/25-250-HDG koudgevormd glad thermisch verzinkt

      Produktvarianten
      Afbeeldingen downloaden
      Kenmerken
      • Belastbaar in twee richtingen: trek- en afschuifbelasting loodrecht op de as.
      • Compleet voorgemonteerde bevestigingsoplossing, in staat om toleranties op te vangen.
      • Geschikt voor toepassingen in gescheurd en ongescheurd beton.
      • De hamerkopbouten kunnen altijd worden versteld en bijgeplaatst.

      Die Vorteile / Produktbeschreibung

      Koud gevormde ankerrail. Sterk en veilig.
      Voordelen
      • Economische koud gevormde ankerrail combineert een hoge belastbaarheid met veiligheid.
      • Belastbaar in twee richtingen: trek- en afschuifbelasting loodrecht op de as.
      • Compleet voorgemonteerde bevestigingsoplossing, in staat om toleranties op te vangen.
      • Geschikt voor toepassingen in gescheurd en ongescheurd beton.
      • De hamerkopbouten kunnen altijd worden versteld en bijgeplaatst.
      Economische koud gevormde ankerrail combineert een hoge belastbaarheid in de trek- en afschuifrichting.
      Eigenschappen
      • Koudgevormd
      • Materiaal: 1.0038, 1.0044 volgens EN 10025:2004 of 1.0976, 1.0979 volgens EN 10149:2013.
      • Thermisch verzinkt ≤ 50µm volgens EN ISO 10684:2004+AC:2009

      Anwendung und Zulassung

      Toepassingen
      • Geschikt voor alle type gebouwen en constructies.

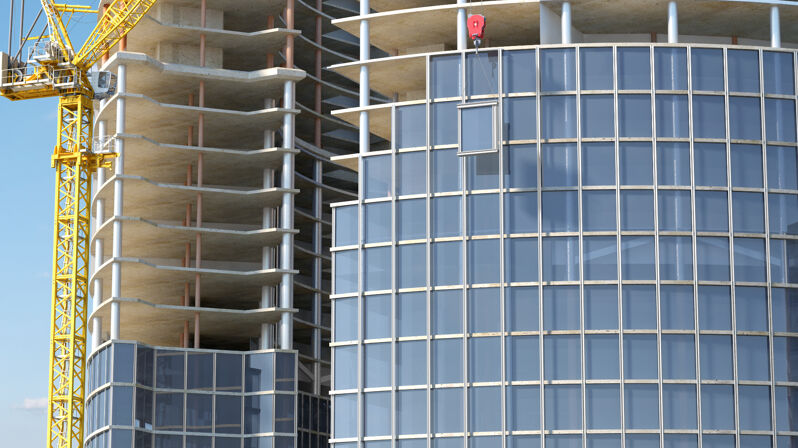

      • Gevels.

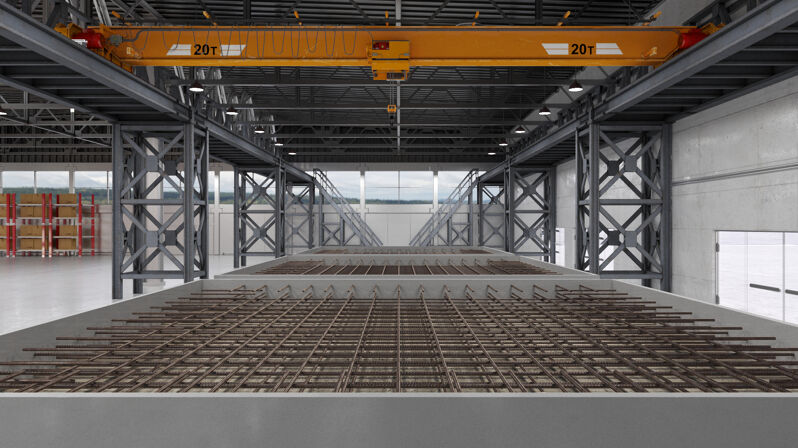

      • Prefab elementen.
      • Treintunnels en -stations.
      • Metrotunnels en -stations.

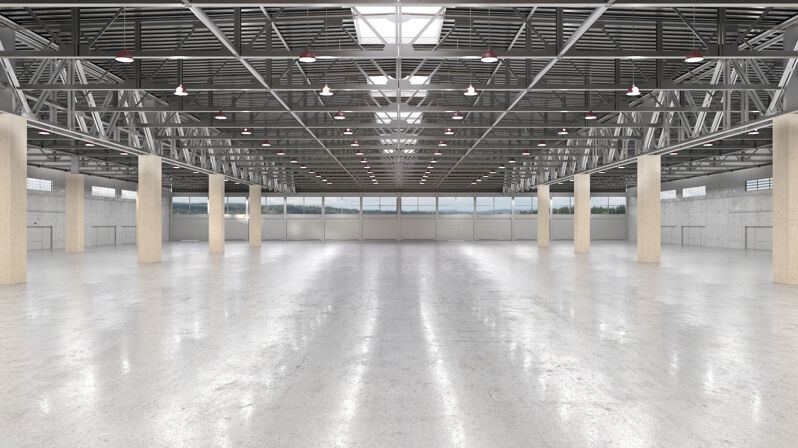

      • Industriële toepassingen.
      Bouwmaterialen
      • Gescheurd beton C12/15 t/m C90/105.
      • Ongescheurd beton C12/15 t/m C90/105.
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
      Zulassungen
      • ETA-18/0862
      • DoP No. 0333

      Montageanleitung

      Functie
      • Geschikt voor gebruik in combinatie met gladde hamerkopbouten FBC of vertande hamerkopbouten FBC-S (echter zonderbelasting in langsrichting).
      Installation FES
      1 / 9
      • 1
        Installation FES
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9

      Technische Daten

      Goed-keuring
      Lengte (
      l
      )      		250 mm
      Breedte 40 mm
      Hoogte 25 mm
      Dikte 2,8 mm
      Ankerlengte 56 mm
      Effectieve verankeringsdiepte 79 mm
      Draad (
      M
      )      		M10-M16
      Passend bij FBC-40/22, M10-M16
      Hoeveelheid 1 St.
      GTIN (EAN-Code) 4048962360448

      Dokumente zum Download

      • ETA's en DoP's
      • Technische documenten
      ETA Certification Document
      pdf, ETA-18/0862
      European Technical Assessment for fischer Anchor Channel FES with fischer Channel Bolts FBC
      Erstellt am 31-03-2023
      DOP - Declaration of Performance
      pdf, DoP No. 0333
      Declaration of Performance for fischer Anchor Channel FES with fischer Channel Bolts FBC (Anchor channels for use in concrete)
      Erstellt am 25-07-2023
