Kozijnbevestiging F-S

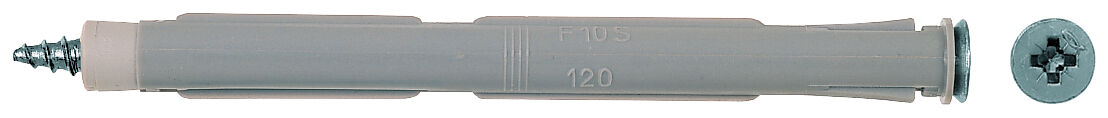

  • Product Picture: "fischer Kozijnplug F 10 S 140 Verzonken kop ev"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Art. nr. 88628

      fischer Kozijnplug F 10 S 140 Verzonken kop ev

      Productvarianten
      Afbeeldingen downloaden
      Kenmerken
      • Spanningsvrije bevestiging met een lange levensduur van het kozijnen. Doorlopend schroefdraad voorkomt het aantrekken van het kozijn.
      • Gebruik voor alle soorten massief en poreus bouwmateriaal reduceert de complexiteit.
      • Trek- en drukbestendige verankering van metalen en kunststof profielen.
      • De schroefkop wordt met een dop afgedekt.

      Productomschrijving

      Verbindingselement - koppelstuk VB
      Voordelen
      • Het werkingsprincipe van de plug voorkomt dat het raam- of deurkozijn tegen de ondergrond wordt getrokken en zorgt voor een spanningsvrije en duurzame bevestiging van het kozijn.
      • De speciale plugvorm verankert de metalen en kunststof profielen tegen druk- en trekbelastingen en zorgt voor een stevig houvast van het kozijn.
      • De afdekkappen (afzonderlijk verkrijgbaar) kunnen worden gebruikt om de schroefkoppen af te dekken.
      De fischer Kozijnbevestiging F-S is een speciale plug voor een spanningsvrije afstandsmontage van raam- en deurkozijnen. De bevestiging bestaat uit een plug van kwalitatief hoogwaardig nylon en een schroef met verzonken kop met kruiskop-opname van gegalvaniseerd staal. De F-S wordt in de tijdbesparende doorsteekmontage geplaatst. Bij het aandraaien van de schroef wordt de met glasvezel versterkte kunststof conus in de huls getrokken, spreidt open en spant deze tegen de wand van het boorgat. Zo wordt het kozijn spanningsvrij in massieve en geperforeerde bouwmaterialen bevestigd.

      Toepassing en goedkeuring

      Toepassingen

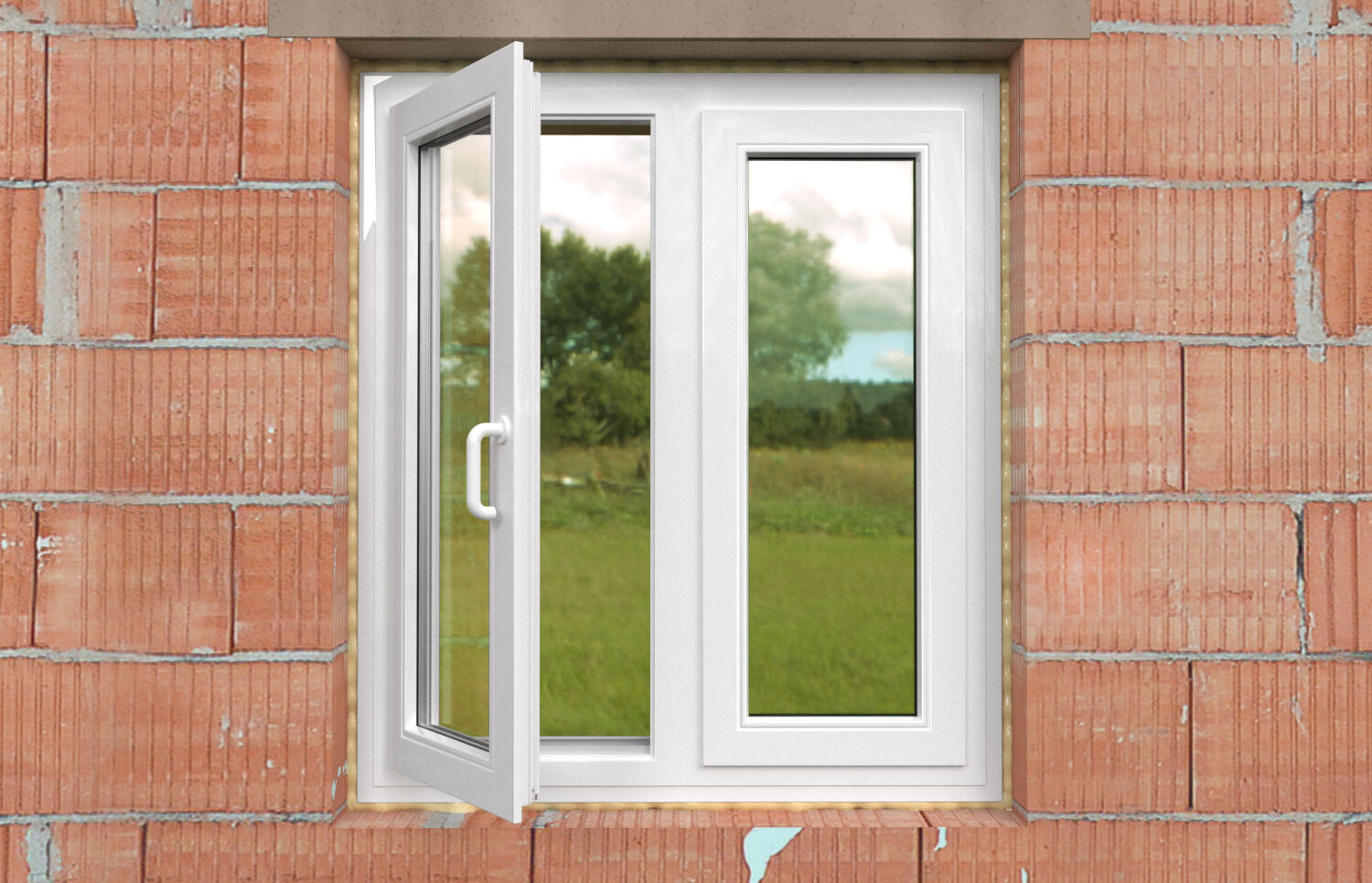

      • Raamkozijnen
      • Deurkozijnen
      Bouwmaterialen
      • Beton
      • Geperforeerde baksteen
      • Holle bouwsteen van licht beton
      • Geperforeerde kalkzandsteen
      • Volle kalkzandsteen
      • Cellenbeton
      • Volle baksteen van lichtbeton
      • Volle baksteen
      De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

      Montage instructies

      Functie
      • De F-S is geschikt voor doorsteekmontage.

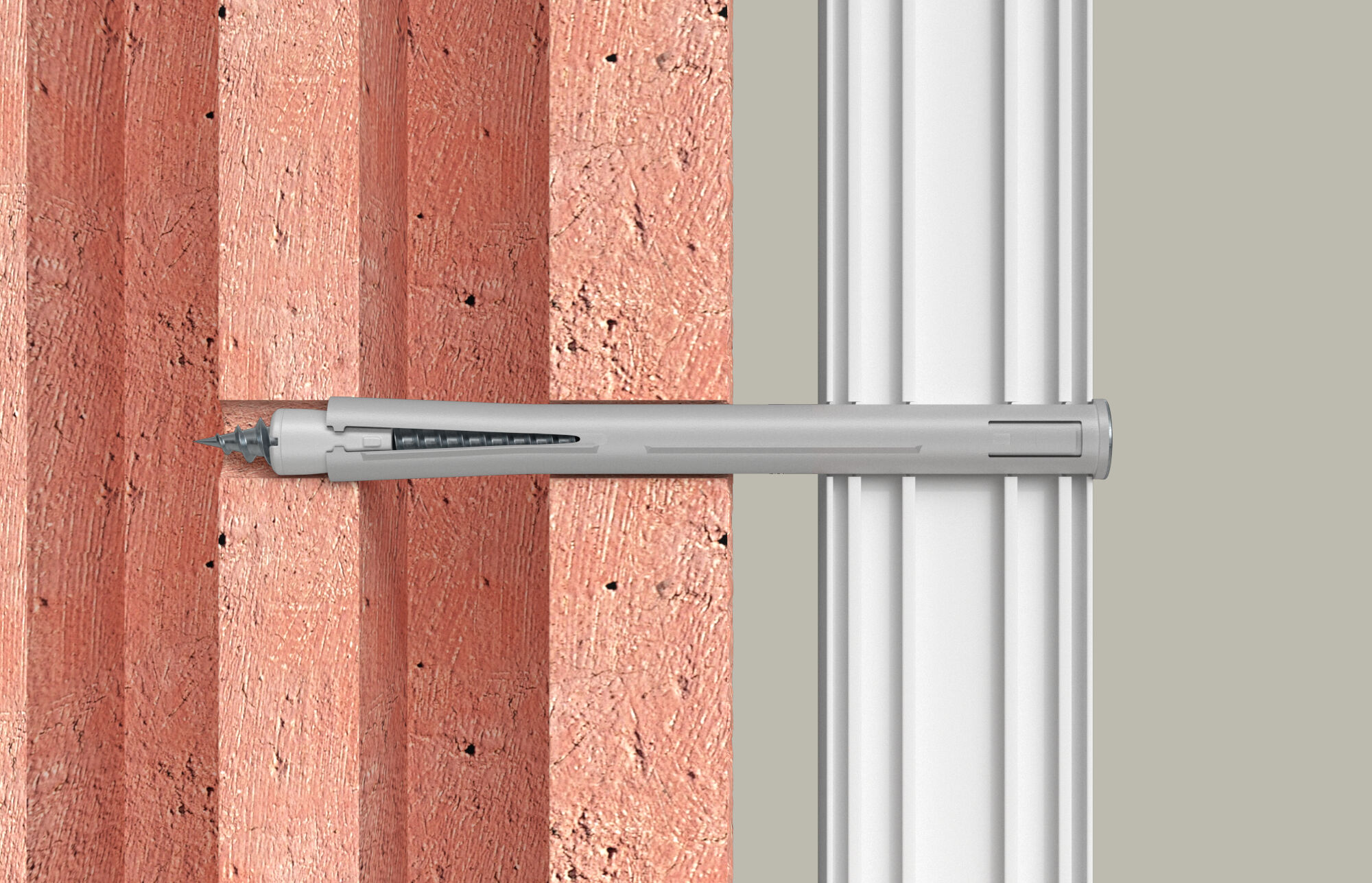

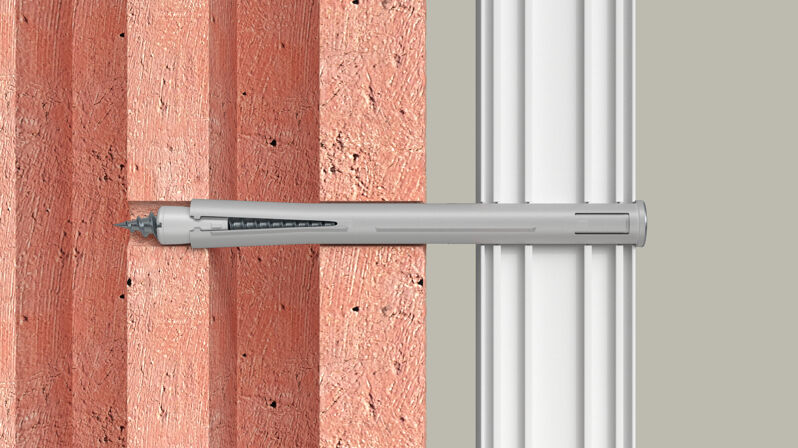

      • Door de schroef aan te draaien wordt de glasvezelversterkte kunststof conus in de huls getrokken en zet de bevestiging uit in het boorgat. De raamkozijnen worden zo spanningsvrij vastgezet.
      • Het maximale montagekoppel is 6 Nm voor F10S.
      Installation F-S
      1 / 5
      • 1
        Installation F-S
      • 2
      • 3
      • 4
      • 5

      Technische gegevens

      Boordiameter (
      d0
      )      		10 mm
      Min. verankeringsdiepte (
      hef
      )      		50 mm
      Pluglengte (
      l
      )      		140 mm
      Max. dikte aanbouwdeel (
      t fix
      )      		80 mm
      Min. boorgatdiepte bij doorsteekmontage (
      h2
      )      		155 mm
      Max. aandraaimoment bij verankering (
      Tinst
      )      		6 N·m
      Soort verpakking Doos
      Hoeveelheid 50 St.
      GTIN (EAN-Code) 4006209886281

      Documenten om te downloaden

      • Technische documenten
