fischer verstelbare RVS dakhaak RH 40-54

Name: fischer verstelbare RVS dakhaak RH 40-54
Brand: fischer

Productvarianten

Afbeeldingen downloaden

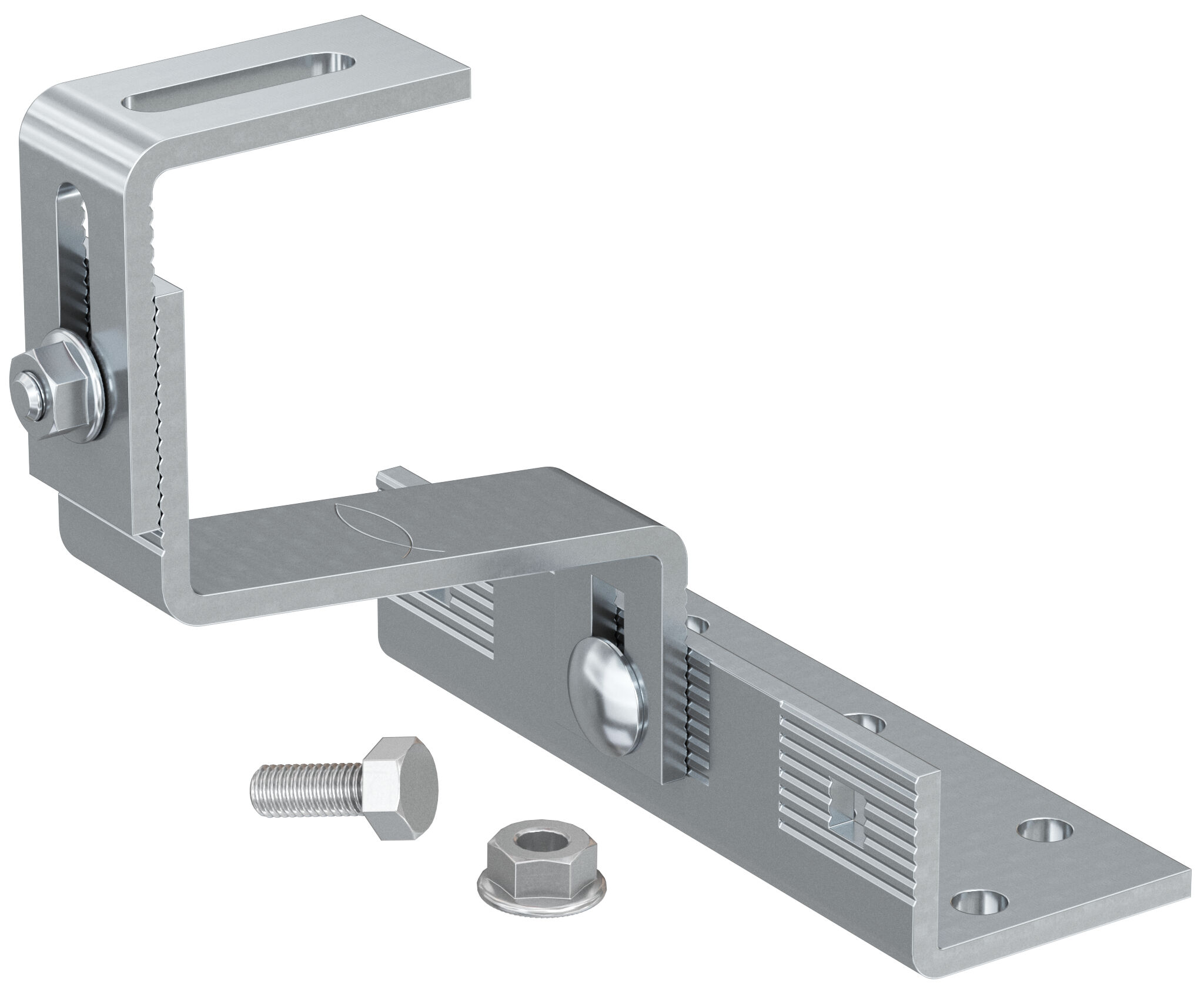

RVS verstelbare haak met grote voet voor de montage van PV-panelen op pannendaken.

Voordelen

De verschillende stelmogelijkheden bieden zeer brede inzetbaarheid voor verschillende pannen en ventilatiediktes: met de horizontale verstelling in de voet kan de haak worden verschoven naar het punt waar de haak over de dakpan wordt geplaatst; met de onderste verticale verstelling kan de haak worden aangepast aan de dikte van de dakpan en ventilatielaag; met de bovenste verticale verstelling kan de afstand van het profiel tot de bovenkant van de dakpan worden aangepast; met de bovenste verstelling kan het profiel horizontaal worden uitgelijnd.
Door de dikte van slechts 5 mm hoeven de pannen minder te worden uitgeslepen.
Geproduceerd van corrosiebestendig roestvrij staal.
De accessoires voor aansluiting op het Solar prrofiel worden meegeleverd.

De roestvrijstalen haak RH HB A2 is geschikt voor de installatie van fotovoltaïsche systemen op hellende daken met dakpannen van verschillende diktes. De lagere afstelpositie maakt het mogelijk om de dakhaken aan te passen aan verschillende dakpan diktes. De hogere afstelpositie maakt het mogelijk om de afstand van het profiel tot de bovenkant van de dakpan aan te passen. De vorm van de haak zorgt voor een veilige belastingsoverdracht zonder de dakpan te beschadigen.

Functie

Bepaal de hart-op-hartafstand van de haken aan de hand van de sneeuw- en windbelasting (gebruik SOLARPANEL-FiX software om het systeem te ontwerpen), de draagconstructie en de lay-out van het systeem.
Hef de dakpan op en zet de basis van de haak vast met de juiste schroeven, dit is afhangkelijk van het type en de lagen van de draagconstructie.
Verstel de hoogte en breedte afhankelijk van het type dakbedekking en draai de bouten voor het verstellen van de haak vast met een koppel van 20 Nm om deze in positie te vergrendelen.
Slijp een sleuf met de breedte van de haak in de bovenliggende dakpan en plaats deze terug.
Gebruik het bovenste deel van de haak om de gewenste positie van het profiel aan te passen.
Versterk het profiel door de bout vast te draaien met een koppel van 10 Nm.

Installation hook RH HB A2

1 / 6

Totale hoogte	110 - 143 mm
Aandraaimoment ( T_inst )	20 N·m
Sleutelwijdte	13 mm
Gewicht	0,83
Hoeveelheid	10 St.
GTIN (EAN-Code)	8001132715260
