Art. nr. 516998

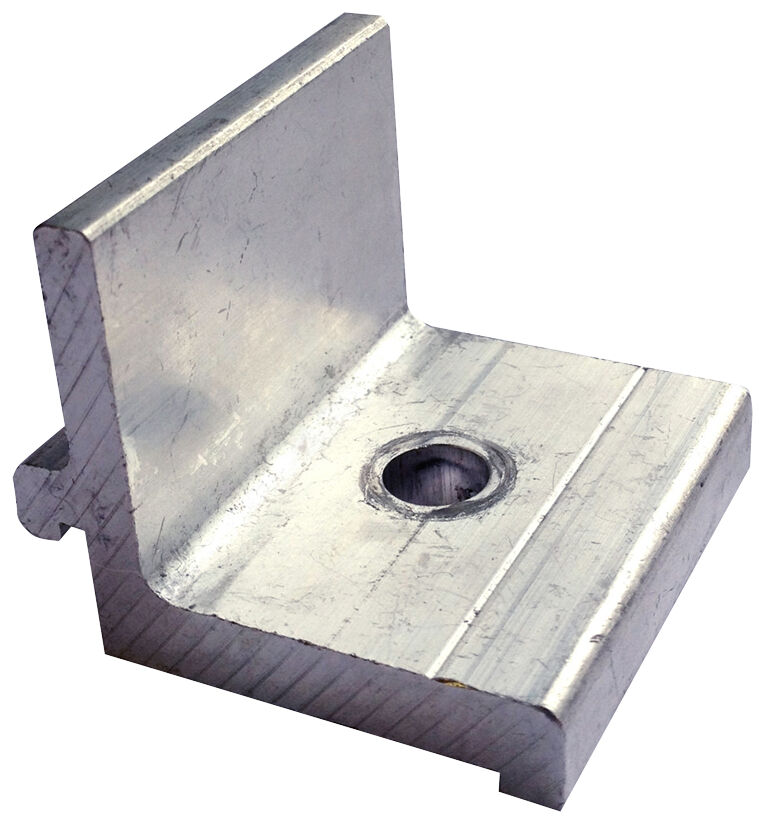

fischer kruisverbinder t.b.v. SolarFish profiel

Productomschrijving

Hoekbeugel voor de verbinding tussen profielen en STSI- of STSR-stokschroeven, of voor de haakse verbinding van twee profielen.
Voordelen
  • Snel en verstelbaar: snelle montage via het onderste gat en snelle aanpassing via het slobgat aan de zijkant.
  • Veilige bevestiging: de verbindingen met de profiel zijn voorzien van antislip vertanding.
De MW SU en MW SA zijn de hoekbeugels van RVS A2 voor de verbinding van de stokschroeven met de solarprofielen of voor de verbinding van twee haaks op elkaar liggende solarprofielen. Het slobgat op het verticale gedeelte maakt hoogteaanpassing van het solarprofiel mogelijk. Verkrijgbaar in twee versies, kort en lang.

Toepassing en goedkeuring

Montage instructies

Functie
In combinatie met STRS- of STSI stokschroeven:
  • Plaats de beugel tussen de twee moeren van de STSR/STSI en draai ze vast.
  • Verbind het Solar-profiel met de MW-beugel door het slobgat te gebruiken in cmombinatie met een SKS M 8 bout en MU FM 8 flensmoer.
  • Verstel de moeren op STSR/STSI stokschroef om de hoogte aan te passen.
Haakse verbinding van twee solar profielen:
  • Monteer de beugel in het onderste Solar profiel met behulp van de FCN AL schuifmoer en SKS M 8 bout.
  • Monteer het bovenste Solar profiel aan de beugel via het slobgat met SKS M 8 bouten en MU FM 8 flensmoer.

Technische gegevens

Hoeveelheid 10 St.
GTIN (EAN-Code) 4048962142747

Documenten om te downloaden

  • Documentatie
Solar systems. Mounting solutions for photovoltaic panels.
